2023年至今
，，，，全球AI算力竞争进入新阶段
，，，，加速芯片供不应求。。。。。当我们聚焦于性能提升的各项手艺指标时
，，，，质料却是这场竞争背后的基础
，，，，更是是决议性能上限的要害。。。。。

古板电子质料在高频通讯领域已难以知足日益严苛的使用要求
，，，，对高频覆铜板（CCL）及印制电路板（PCB）的性能提出了全新挑战。。。。。石英电子布作为覆铜板的要害增强基材
，，，，其介电性能直接决议了高频信号的传输质量与完整性。。。。。因此
，，，，具备超低介电常数、超低介质消耗的石英电子布（Q布）应运而生
，，，，正成为高端电子电路领域不可或缺的焦点质料之一。。。。。

现在市场上的电子布主要分为两类：通俗E玻璃纤维电子布和石英电子布
，，，，初代电子布接纳E玻纤
，，，，介电常数约4.8～4.9
，，，，第二代电子布接纳低介电玻纤
，，，，介电常数降至4.2～4.3
，，，，第三代电子布即石英电子布（Q布）
，，，，以高纯石英纤维为质料
，，，，二氧化硅在分子层面上极化率低
，，，，且险些不含有极性的杂质离子
，，，，介电常数降至3.7
，，，，介电消耗因子降低至0.0002
，，，，这意味着信号可以传输更远、速率更高、功耗更低。。。。。

同时AI芯片的面积正在急剧扩大
，，，，凭证相关报道
，，，，H100的焦点面积约814mm?
，，，，而下一代B100预计将凌驾1200mm?
，，，，加上多个HBM芯片
，，，，整个封装体可达数十毫米见方。。。。。这就不得不面临一个现实
，，，，硅芯片的CTE约为3 ppm/℃
，，，，通俗环氧树脂>50 ppm/℃
，，，，通俗E玻璃布约为5.5 ppm/℃
，，，，而石英纤维的CTE仅约0.55 ppm/℃。。。。。当芯片温度急剧转变时
，，，，芯片与基板之间的热膨胀失配会爆发重大的应力。。。。。应力过大会导致芯片开裂、层间离层等问题。。。。。石英电子布实现与硅芯片的膨胀匹配
，，，，这是大尺寸AI芯片实现工业级可靠性的物理条件。。。。。

目今石英电子布全球市场供应主要
，，，，国产化率缺乏20%
，，，，其大规模生产面临手艺和认证双重壁垒。。。。。在手艺层面
，，，，生产高质量的电子级石英布需要跨越高纯石英玻璃熔制（纯度>99.99%）、拉丝工艺（炉温、拉丝速率、涂层工艺）、织造工艺（张力控制、毛羽控制）、外貌处理等诸多手艺门槛；；；；；在认证层面
，，，，封装基板制造商对证料供应商的认证极为严苛：需通过可靠性测试、电气性能认证、量产一致性等环节。。。。。

作为石英纤维拉丝手艺的主要开拓者
，，，，j9数字站针对石英纤维低介电、低膨胀、耐高温、高强度、化学稳固的焦点性能
，，，，突破多项手艺壁垒
，，，，解决行业焦点手艺问题
，，，，实现高端电子质料稳固生产
，，，，为全球电子质料立异生长孝顺j9数字站解决方案。。。。。

在电子级石英纤维领域

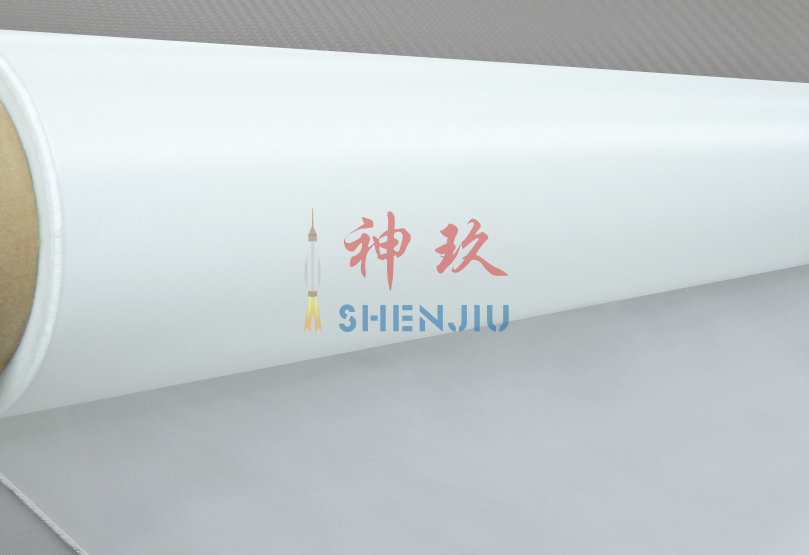

，，，，河南j9数字站所生产的石英电子布纯度达99.998%以上
，，，，介电常数低至3.7、介电消耗低至0.0002、热膨胀系数0.55 ppm/°C
，，，，可降低6G及数据中心信号消耗与延迟
，，，，精准匹配芯片、PCB板热膨胀特征
，，，，解决高端电子器件可靠性难题。。。。。

在全球AI算力需求爆发、半导体工业链博弈加剧确当下
，，，，石英电子布已不再是古板意义上的辅材
，，，，而是决议高端制造自主可控的“战略基石”。。。。。以河南j9数字站为代表的海内石英纤维生产企业
，，，，是国产电子质料从“能用”向“好用”的要害一跃
，，，，为全球电子质料立异生长孝顺不可替换的实力。。。。。
